DR2-1浮动床软化阀(改进型)(最大产水量:4T/H)

全流量/时间双模式



(LED显示)

(LCD显示)

基本参数

适配罐口
2.5"-8UN
中心管外径
26.7mm
进、出水口规格
承插G3/4"外螺纹接头(可更改)
吸盐口规格
3/8
排污口规格
承插G1/2"外螺纹接头(可更改)
适配盐阀
YF300(必须)

产品简介

DR2-1固定床控制阀软化在原DR2的基础上全面提升
1、外观更精巧
2、承插式进出水接口,位置安装更方便
3、优化内部水流通道,增加产水量
4、外置进水流量计
5、控制软硬件全面提升

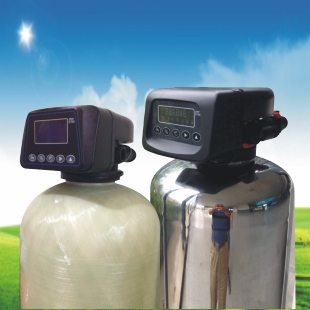

配置外观

控制面板



LCD显示屏

LED显示屏

性能特点

1、浮动床逆流再生控制原理;
2、平面阀芯陶瓷无磨损密封;
3、全流量、时间双模式可选择,具有停电、停水记忆功能;
4、流量、时间双模式下的延时再生功能;
5、并联互锁、外控接口、继电器输出接口;
6、独特的盐阀吸盐补水方式,补水过程并行于慢洗,再生时间短。

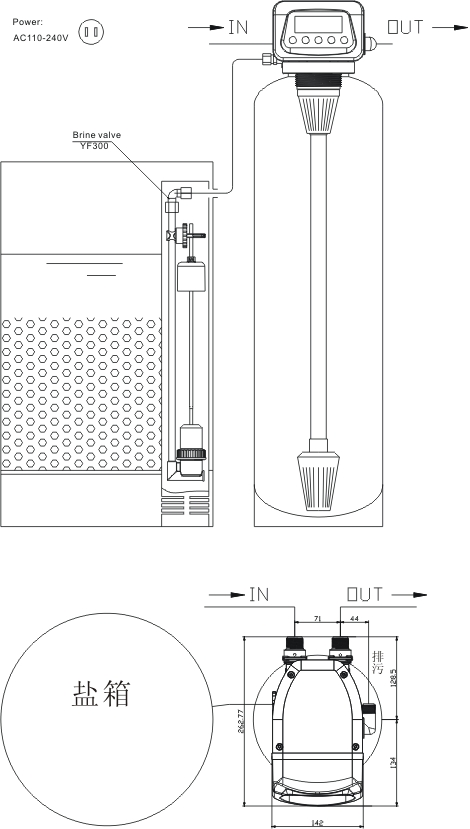

配置安装

配置设定

配置条件

产水量<2T/h或原水硬度<6mmol/L

产水量<3T/h或原水硬度<10mmol/L

产水量<3T/h或原水硬度<12mmol/L

交换罐(直径×高)mm

Φ200×1200

Φ250×1390

Φ300×1650

树脂装填量(升)

交换罐容积的90%(加水前填满)

盐桶(升)

不小于60升

不小于100升

不小于200升
适配盐阀 YF300

流量模式参数设定

再生(升)

树脂装填量(升)

清洗(升)

树脂装填量(升)

软化(吨)

[树脂装填量(升)×70%]÷原水硬度(mmol/L)

注:1、70%为树脂周期有效利用率,另外30%作为保护层,树脂利用率与树脂填充率(90%、必要时填满)有关。软化水要求严格、原水硬度较高时应考虑降低周期有效利用率以增加保护层的办法;也可以采取利用增大、加高交换罐的办法。
2、清洗水量设定应根据现场以清洗最后2分钟排污口无味为宜。
3、原水硬度单位为mmol/L;
4、设计计算所用的树脂工作交换容量为1000mol/m3;
5、设计计算所用饱和盐水浓度为20%;
6、流量模式下的清洗水量包含了盐箱补水;
7、时间模式下的再生、清洗、软化各工位的时间应根据现场进水压力并结合压力流量曲线计算得出;
8、选择交换罐以运行流速不超过30-55 m/h作为参考,选择同一直径系列最高的交换罐。

9、上表流量参数设定中,再生(升)水量是通过射流器的喷射量,相当于5%浓度盐水量。



DR2-1流量压力曲线

控制原理


1、再生
----原水通过射流器时,盐水(浓度 20%)被射流器吸进阀内并稀释(浓度5%)进入交换罐上端、树脂层,被交换的钙、镁离子通过下布水器由中心管排出。
----再生过程中,交换罐上端树脂首先接触最新鲜再生液,盐水依次通过下部树脂会使树脂层形成再生度上高下低的层态。

2、清洗(置换)
----原水进入交换罐上端、树脂层,继续冲洗被交换的钙、镁离子,通过下布水器由中心管排出
----清洗过程中,原水另外一部分同时向盐桶补水,水位到达盐阀浮子时,补水关闭逆止。

3、软化
----原水通过中心管、下布水器进入交换罐下端。水流由下向上通过树脂层,原水被软化由上布水器流出。
----软化过程中,下布水器周围树脂形成浮动层(浮动床),有助于均匀布水,树脂利用率高。
----软化过程中,水流方向和再生方向相反(逆流再生),软化彻底保证水质。
