SD10手动过滤阀(压差0.3MPa:16T/h)

简述
“一动二静”双静片多路阀采用一个动片两个静片双面陶瓷密封方式的平面多路阀,能够实现水流“直通”不走弯,简化了阀体内水流腔道结构,使得相同几何尺寸的阀体通水量大几倍或者同等产水量的阀体几何尺寸小很多。目前该技术已获得国家专利(2016205325767).

特点
1、 进出水和排污接口同一轴线平面正交高于罐口一定距离方便安装.
2、 独特的手柄操作更方便,工作状态远观可现.
3、 阀体尺寸小通水量大.



罐口:4-8NSPM;

接口:1.5";

中心管:50mmOD

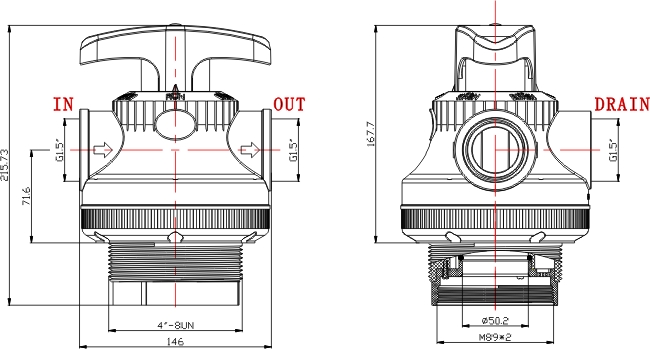

几何尺寸

操作界面



性能曲线
