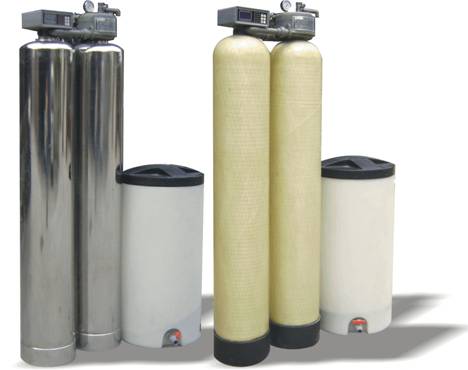

ZR4顶装式双罐软水器

双罐交替、锅炉专用

产品简介

----JYZR系列顶装式微电脑浮床平面阀自动软水器控制部分由平面阀和微电脑控制器组成，分别装在主、副两个交换罐的顶端，微电脑控制器控制输出和接收来自平面阀的流量信号和各个定位传感器信号，按程序自动切换平面阀实现两个交换罐的交替产水、再生、清洗的全过程，和市场上的“进口”设备的根本区别是：首先，切换过程先由电磁阀切断进水，再由电机带动多路阀转位切换，整个过程仅需6秒种，是瞬间的过程，这样避免了连续式切换过程生水进入软化水的发生，保证了出水水质。其次，该控制方式，实现了浮动床逆流再生的离子交换工艺，常规可适应原水硬度15mmol/L 的高硬水质，且交换罐直径小，树脂装量少。另外，设备适应各种复杂条件的场合，如进水压力0.05MPa 即可正常工作，设备瞬时流量显示、累计制水量显示是所有同类产品中独有的。

使用范围

----该系列设备广泛适应于所有使用软化水的制备场合，尤其在高硬度井水处理，严格要求软化结果的中小型蒸汽锅炉（10吨/小时以下）给水处理，该系列设备最为理想。10吨/小时以上的蒸汽锅炉宜选用RF系列。

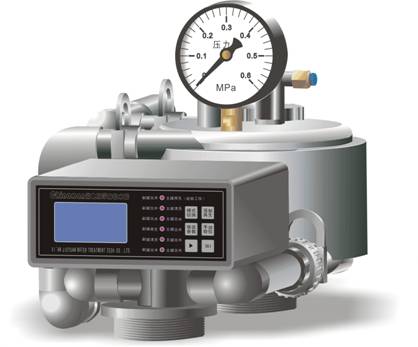

控制面板

性能特点

1、微电脑平面阀，陶瓷无磨损密封，转位时切断进水，不影响水质；

2、浮床离子交换，逆流再生，双罐交替连续产水，适应高硬水软化；

3、水源压力不高的条件下（0.05MPa),设备仍能正常吸盐，正常工作；

4、流量/时间双模式，根据原水硬度和现场条件设定运行参数，盐耗低；

5、人性化液晶屏中文操作界面，具有停电、停水记忆功能;

6、配合液位开关，设备自动起停。

性能参数

进水压力 0.05～0.3MPa 电源 交流220V;50HZ
原水硬度 < 15mmol/L(大于15mmol/L时，加大交换罐) 循环模式 流量、时间双模式
出水硬度 < 0.03mmol/L 工作交换容量 1000mmol/L
盐耗 < 88g/mol 交换流速 20～60m/h
自用水率 < 5% 控制功率 < 0.03kw

安装方式

推荐配置

型号
额定出力(t/h)
出力范围(t/h)
盐箱规格(L)
进出水管径(DN)
树脂量(kg)
参考配置图（PDF格式）
ZR4-3
3
0.5～3.0
100
DN25
130
ZR4-4
4
1.5～4.5
200
DN25
170
ZR4-6
6
3.5～6.5
200
DN40
250
ZR4-8
8
1.5～8.0
2*200
DN40
340

使用条件

1、浮动床须保证交换罐内90%的树脂填充率；

2、水温 T ：0 °C ～ 45 °C ； 浊度（ FTU ）：≤2 ； 铁离子：≤0.3mg/L ； 悬浮物：≤5mg/L ；

3、进水总含盐量：≤1200mg/L ;

4、硬度（以１/2CaCO3 计）：≤15mmol/L；

5、设备工作环境温度应为 0 °C～50 °C。

工艺流程

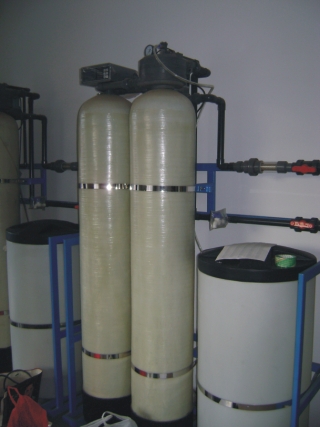

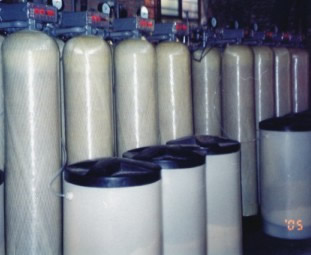

工程实例
