GL2-1\GL4-1\GL10-1\GL10-1S\GL15\GL20\GL40\GL50\GL15T\GL20T\GL40T

系列过滤控制阀

概述

1、平面密封,独立阀口陶瓷圈,专设转位窜水泄压通道,陶瓷无磨损;

2、流量、时间双模式,五按键操作控制;

3、进水流量计实现全工位流量控制,显示瞬时水量,累计过水量,程序停电记忆、停水记忆;

4、可设定延时反洗;

5、并联互锁、外控接口、继电器输出多种模式接口。

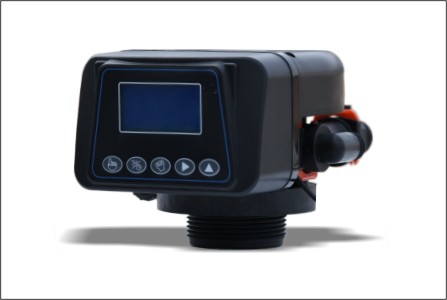

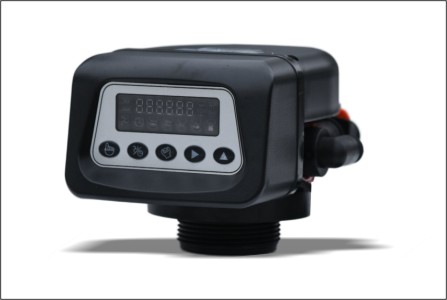

GL2-1过滤阀:最大产水4T/h

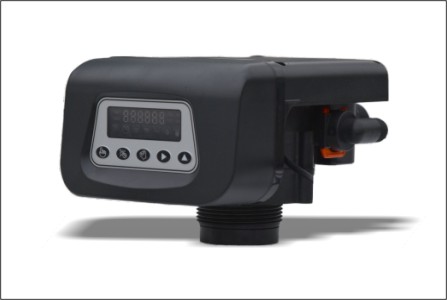

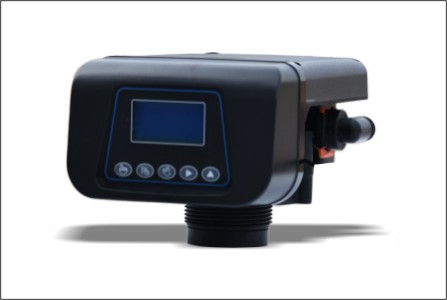

GL4-1过滤阀:最大产水:7T/h

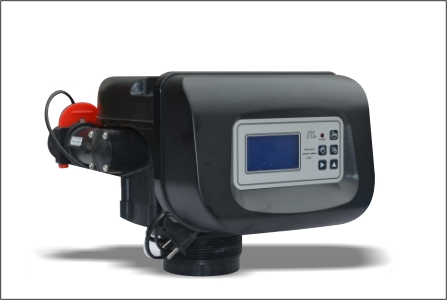

GL10-1顶装过滤阀:最大产水15T/h

罐口4"-8UN;进出水口1.5";排污口1.5";中心管外径50mm

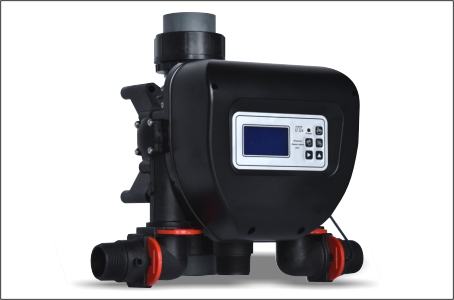

GL10-1S侧装过滤阀:最大产水15T/h

进出水口1.5";排污口1.5";交换管道63mmOD

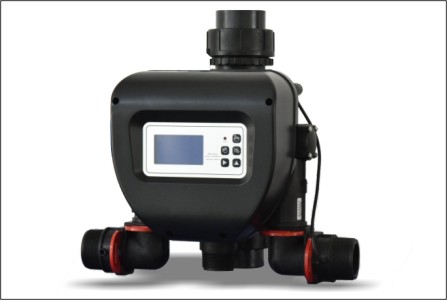

GL15侧装过滤阀:最大产水18T/h

进出水口2";排污口1.5";交换管道63mmOD

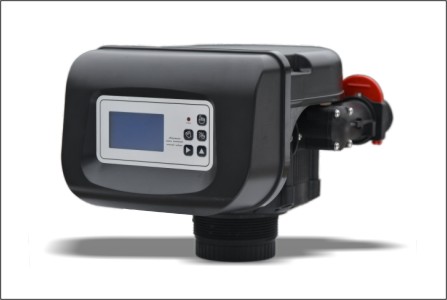

GL15T顶装过滤阀:最大产水18T/h

罐口4"-8UN;进出水口2";排污口1.5";中心管外径50mm

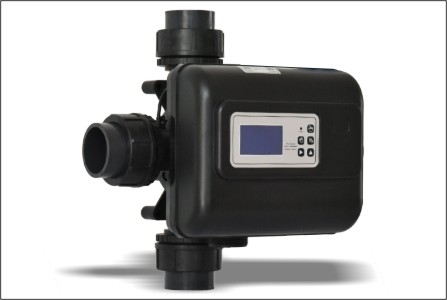

GL20侧装过滤阀:最大产水25T/h

接口:2"(63mmOD)

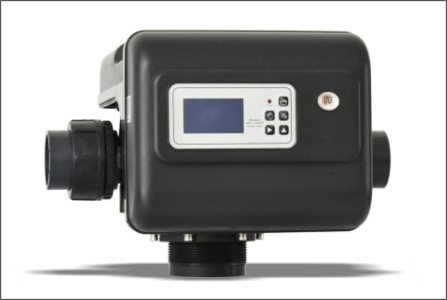

GL20T顶装过滤阀:最大产水25T/h

进出水接口及排污口:2";罐口:4"-8UN;中心管50mmOD

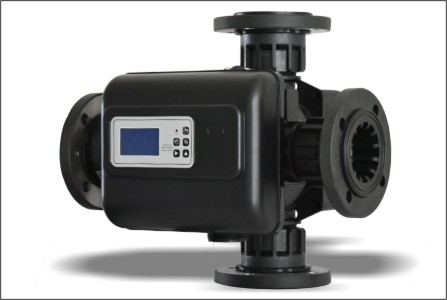

GL40侧装过滤阀:最大产水量48T/h

进出水接口(DN65/DN80)、上下交换口DN65法兰,排污口G2"

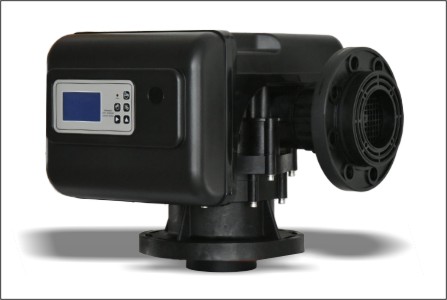

GL40T顶装过滤阀:最大产水量48T/h

进出水接口(DN65/DN80)、罐口6"法兰;中心管外径:90mm;排污口:G2"

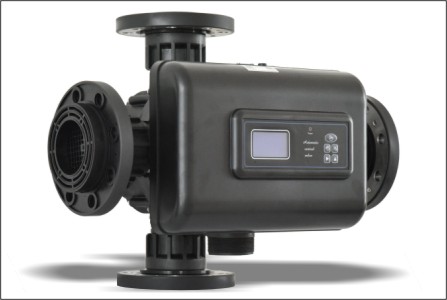

GL50侧装过滤专用阀:最大产水70T/h

进出水接口、上下交换口DN80法兰,排污口G2.5"
