RF50双罐侧装浮床控制阀

最大产水量:60T/h

产品介绍 高硬水软化

----RF双罐浮床平面多路阀、实现了同时产水交替再生的浮床软化工艺,集成了吸盐射流器和盐水流量计和盐水电动阀,和软水流量计一起,保证了软化、吸盐和盐厢补水全部按照设定水量完成,只要在出厂时按原水硬度设定好相应运行参数,能够始终保证设备的稳定运行,保证软化水质和盐耗,盐水电动阀和盐阀的共同作用实现盐厢补水的双保险。软水液位控制接点输入,485通讯接口,外控输入接口,与ZR系列相同适应于高硬水软化。



推荐配置

型号

RF50-30

RF50-40

R50-50

额定制水量

30t/h

40t/h

50t/h

额定运行压差

0.16MPa

0.18MPa

0.28MPa

运行流速

15-55米/小时

再生剂比耗

1:1.4或82g/mol

电源及功耗

交流电源220V;功耗0.03kw

软化残硬

≤0.03mmol/L

原水硬度

Ⅰ:≤6mmol/L;Ⅱ:≤12mmol/L;Ⅲ:≤20mmol/L(参考原水报告);

自用水率

≤5%(与原水硬度有关)

交换罐 (上下6"-法兰)
(个数×直径×有效直立高度)

2-直径750×1513

2-直径900×1587

2-直径1000×1587

2-直径750×1800

2-直径900×2000

2-直径1000×2000

依照原水硬度和TDS设计

盐箱容积

800

1000

1000

适配盐阀
YF600(PU吸盐管,外径16mm)

树脂装填量

交换罐容积的90%-95%

叠片式高效通流布水器

BSQ-S6-75-60

BSQ-S6-75-80

BSQ-S6-75-120

进水电动阀

DN65

DN80

DN80

注:1、通常情况下,设备运行使用流量模式,但时间模式的参数必须根据"安装使用手册"提供相应型号的工位时间进行设定,因为流量模式下的再生是以所设定盐水量(升)和调用时间模式下的再生时间(分钟)双重控制,以盐水量提前递减到"零"为准.

*清洗时间与出水管背压有关,所设定时间须保证清洗结束前3分钟内排污口无味为准。



相关配件

布水器

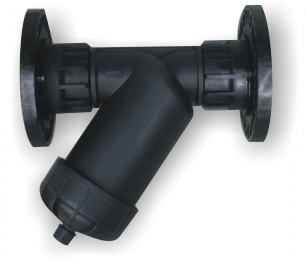

过滤器

电动阀

盐阀

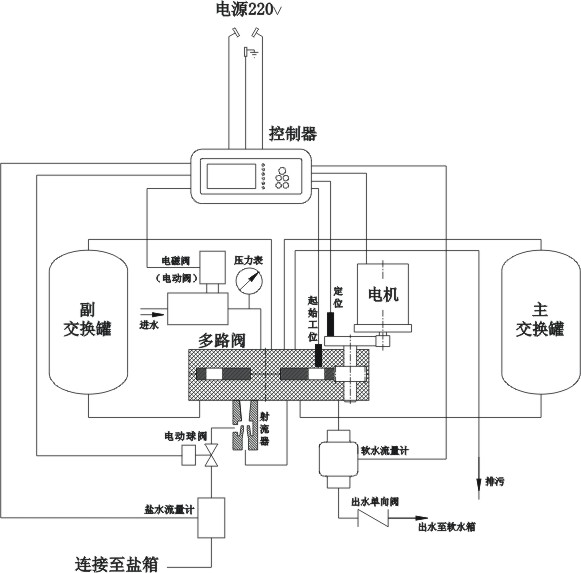

控制原理简图





说明书下载
